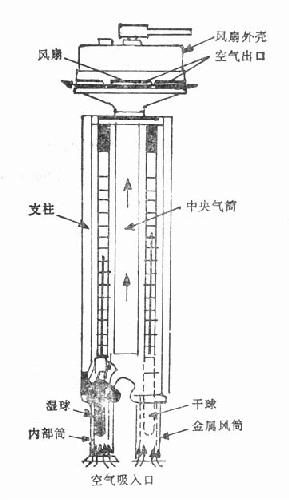

实习图1-2 通风温湿度计

　　使用方法：

　　1．先将湿球纱布湿润。

　　2．用钥匙旋转风扇发条，风扇开始转动。将仪器悬挂在测定地点。

　　3．经3～5分钟，读取湿球及干球温度的读数，结果可查实习表1-1、1-2和1-3。

　　三、气流测定

　　   (一)杯状风速计(cup anemometer)

　　原理：利用风力使风杯转动，从指针转动的周数及所用时间算出空气流动的速度。

　　使用方法：

　　1．使用前先记下风速计的原始读数。

　　2．将风速计放置测定地点，纵轴与空气流动方向垂直，等风杯转动后开动启动开关，并同时用秒表记录时间。

　　3．经100秒，将风速及秒表同时关闭。记录指针读数和时间，算出风速。

　　（二）翼状风速计（deflecting vane anemometer）

　　原理：同杯状风速计，只是以翼代替风杯而已。

　　使用方法：

　　1．按下风速计上方的“回零”键，使指针回复到零。

　　2．将风速计置于测定地点，翼轴对准气流方向。

　　3．揿下风速计下方的“计时启动键”，30秒钟后，指针开始走动，60秒钟后，当风速指针停止走动时，即可直接读数（m/min），再换算成m/s。

　　注意事项

　　1．勿用手拨杯（翼），或强迫停止转动。

　　2．避免在腐蚀性气体或粉尘多的地方使用，并注意保持清洁。

　　3．测定气流时，注意勿使身体或其他物体阻挡气流。

　　（三）热球式电风速计

　　原理：本仪器的探头部装有热电偶的热端，另一端暴露于空气中，在不同风速下热电偶的热端散热量不同，因而其温度下降的程度不同，风速小时，下降的程度小，反之程度大。下降程度的大小通过热电偶在电表上指示出来。经校正后，即可自电表读数，表示风速，该仪器测定范围0.05～10m/s。

　　使用方法：

　　1．校正开关置于“断”的位置。

　　2．将插杆插头插在插座上，使杆呈垂直位，螺塞压紧使探头密封。“校正开关”置于“满度”位置，慢慢调整“满度调节”旋钮，使电表指在零点位置。

　　3.将“校正开关”置于“零位”的位置，慢慢调整“粗调”、“细调”两个旋钮，使电表指在零点置。然后，轻轻拉动螺塞使测杆探头露出，将测头上的红点面对风向。此时，可从电表上读数，再查阅校正曲线，得出被测风速。

　　四、辐射热强度测定

　　常用单向热电偶辐射计（thermal pile radiation detector）来用作辐射强度的测定。

　　原理：在镍铜热电偶组成的热电堆上粘上一层铝箔，在铝箔上与热电偶热端相应处涂上烟黑，使形成黑白相间的小方块，利用烟黑和铝箔对辐射热吸收率不同的原理，使热电偶上产生了热电动势，其大小与辐射强度成正比，通过经换算过的电表读数，可直接表示辐射热的强度。即单位时间内、单位面积上所受到的辐射能量（cal/cm2/min）。

　　使用方法：

　　1．调整仪器机械零点螺丝，使指针指零。

　　2．按下“调零”开关，旋动“零点旋钮”以调整，使指针指零。

　　3．根据辐射热强度，按下“2卡”或“10卡”键。

　　4．将敏感元件的插头插入插孔内，打开热电堆的盖板，对准辐射热方向，经3～5秒，待电表读数稳定后，进行读数记录。

　　注意事项：

　　1．当辐射热强度超过7.5cal/cm2/min时，测量不要超过3分钟，以免损坏仪器。

　　2．测毕即盖好盖板，保护铝箔，防止擦坏。

　　3．当调节“零点调整”旋钮，指针不能到达零时，应更换电池。

　　五、气压测定

　　（一）水银气压计

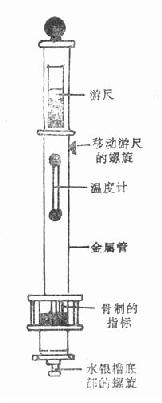

　　原理：水银气压计是一个上端封闭，下端开口的真空玻璃管，其下端浸在盛有水银的杯中（实习图1-3），大气压力作用于水银杯中的水银面上，使水银升入真空玻璃管中，水银柱就能随大气压的高低而上升或下降，其水银柱的高低，可借玻璃管外面的一个金属套管上的标尺及游标尺读出mmHg的数值（实习图1-4），测量单位为mmHg。再换算为kPa

　　1mmHg=0.133kPa

　　使用方法：

　　1．转动水银槽底部的螺旋，使水银面与指未刻度零点的指标尖端刚刚接触，校正零点。

　　2．使用游标尺，读出气压读数。

　　（二）空盒气压计

　　携带方便，但不如水银气压计准确，必须经常按水银气压计来进行校正。

实习1-3 杯状气压计

实习图1-4 气压计的游尺
