2.直方图（histogram）

　　（1）直方图是以面积表示数量，适用于表达连续性资料的频数或频率分布。

　　（2）横轴表示变量，尺度可以不从零开始。同一轴上的尺度必须相等。

　　（3）作图时各直条的宽度应等于组距，高度应等于该组的频数或频率。组距相等的分组资料才能作图，否则应先换算成相等组距。以下是120例T3比值频数表作图（图17-4）。

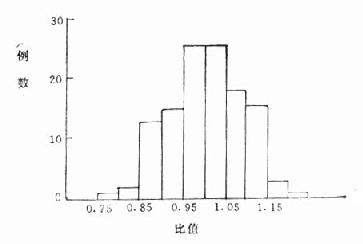

图17-4120例正常血浆结合

125I-Ts树脂摄取比值分布

　　将各组直方的顶端中点相连，即成多边图，也可用来表示连续性资料的频数颁布情况。

　　3.直条图（bar chart）

　　（1）直条图是用等宽直条的和长短来表示各统计量的大小，适用于彼此独立的资料互相比较，有单式和复式两种。

　　（2）作图时，一般是以横轴为直条图的基线，纵轴表示频数或频度，从零开始；直条间的距离一般以条宽的1/2为宜。排列顺序若非自然顺序资料，则按由高到低的次序排列，便于比较。

　　（3）复式直条图的制图要求与单式相同，但每组的直条最好不要过多，同组直条间不留空隙，组内各直条排列次序要前后一致。

　　例17-7　上海县统计了1960～1962年和1978～1980年两段时期的居民前10位死亡原因。现将其中可配比的9对资料绘成直条图（图17-5）比较如下。

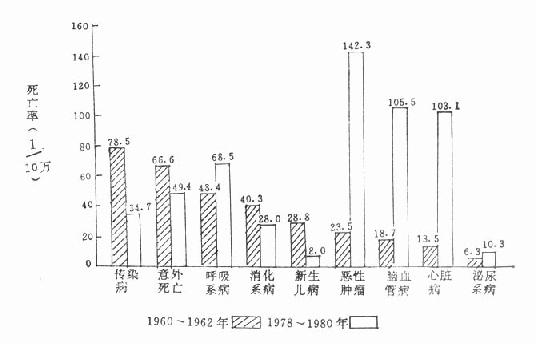

图17-5 上海县居民在1960～1962年与1978～1980年间

死亡原因变化的比较

资料来源：GuXingyuan et al ,AJPH72(Sup.)p.22,1982

　　该图给人的鲜明印象是原居首位的传染病死亡率与第6位的恶性肿瘤死亡率互易位；同时脑血管病和心脏病分别进到第2位和第3位。

　　4．百分条图（percentchart）

　　用以表达构成比的图形，绘制简便，而且可将多条并列作比较，以阐明疾病的动态变化。

　　例17-8 某矿采用湿式作业，粉尘浓度明显下降。若干年后，新发矽肺减少，历年存活矽肺患者的期别也随之发生变化。作者根据表17-7统计资料绘制百分条图比较如图17-6。

　　5．圆形图（circulargraph）

　　用途同百分条图，是以圆的半径将圆面分割成多个大小不等扇形来表达构成比。作图法是先将各个百分比乘以3.60，获得圆心角度数，按其大小排列从0时开始，且量角器顺时针方向划分为一系列扇形。图17-7是某厂某年工伤分析百分比图。

表17-7 某矿1961～1965年矽肺患者期别构成比

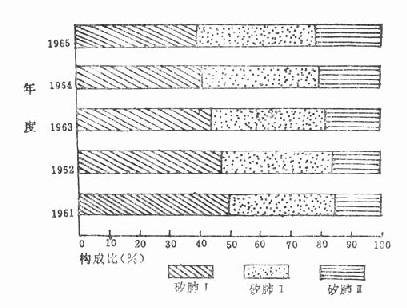

图17-6 某矿1961～1965年各期存活矽肺构成比的动态

图17-7 某年某厂工伤病例百分比

　　6．点图（scatterdiagram）

　　表示两种事物变量的相关性和趋势。医学上常用于观察两种生理指标之间的动态变化关系，或临床上两项检测结果之间的量变关系。点图绘测方法是先绘出适学的坐标，一般以两轴正交点为0点，但也可按两变量的全距中最小值起点加以高速调整。x变量定在横轴，y变量定在纵轴；然后将每受检者测得两变量值，找出P（x,y）所在的方位，并绘出各自的坐标点。最后根据点的颁布情况进行分析。

　　例17-9 某中学测得最高年级100名男生身高、体重的结果，绘成点图如图17-8。

　　7．疾病状况动态结构图

　　是有目的地观察几种主要病伤类别构成的动态，从而评价卫生工作效果，指导以后工作的规划和策略。图17-9是美国1900～1973年间11种主要传染病历年占总死亡率百分比的动态；从1900年占40%到1970年仅6%；相应的中风、肿瘤和心脏病在该期间从20%上升到59%；意外事故死亡所占比重则变化不大。

　　以上只介绍几种常用统计图、表范例和绘制通则，读者可根据资料内容和需要灵活运用和发展。

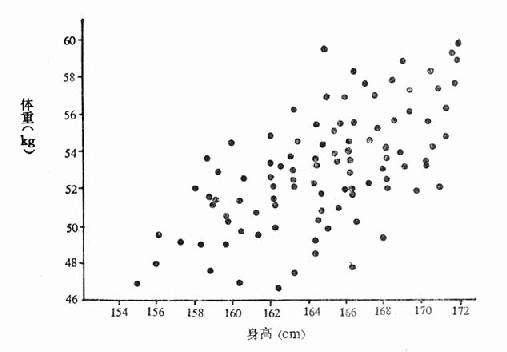

图17-8 某年某校100名男生身高体重相关图

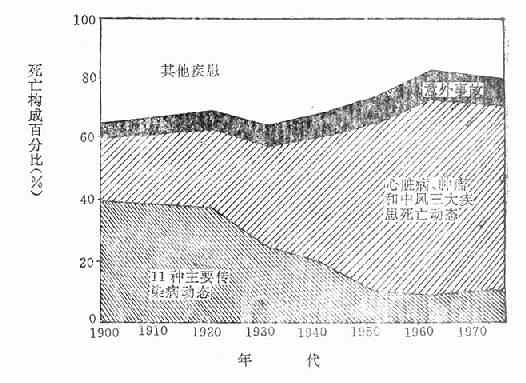

图17-9 1900～1973年间美国传染病和慢性疾病死亡率构成动态变化
